Многопрофильный институт ОАО «Гражданпроект», имея многолетний опыт (с 1964 г.) и фондовые материалы изученности природных условий, выполняет комплексные инженерные изыскания для самых разнообразных строительных объектов: от коттеджной застройки до целых районов комплексного освоения селитебных территорий городов и поселений, от торговых павильонов до многофункциональных центров, в том числе для линейных объектов и , соответствующей инженерной и транспортной инфраструктуры.

1. Инженерно-геодезические изыскания (ИГДИ) — комплекс работ, направленный на получение информации о рельефе и ситуации местности; служит основой для проектирования, и для проведения других видов изысканий, обследований и градостроительных обоснований.

В составе инженерно-геодезических изысканий для строительства институтом выполняются следующие виды работ:

сбор и обработка фондовых материалов инженерных изысканий прошлых лет, топографо-геодезических, картографических, аэрофотосъемочных и других материалов и данных;
рекогносцировочное обследование территории;
создание (развитие) опорных геодезических сетей, включая геодезическую основу для строительства;
камеральное и полевое трассирование объектов линейного строительства;
вынос в натуру основных осей зданий;
геодезические работы по определению в натуре скрытых подземных сооружений, инженерных сетей при ремонтных и других работах;
топографическая съемка (создание геоподоснов) масштабов 1:500, 1:1000, 1:2000, 1:5000, включая съемку подземных и надземных сооружений;
обновление топографических (инженерно-топографических) планов в графической и цифровой формах;
геодезические работы, связанные с переносом в натуру и привязкой горных выработок, геофизических, рекогносцировочных (наблюдательных точек), точек геоэкологического и гидрологического отбора и других, при инженерных изысканиях;
геодезический мониторинг (стационарные наблюдения) за деформациями оснований существующих зданий и сооружений, а также в процессе их строительства, земной поверхности в районах развития опасных природных и техногенных процессов;
создание (составление) и издание (размножение) инженерно-топографических планов, кадастровых и тематических карт и планов (в графической, цифровой и иных формах);
камеральная обработка материалов;
составление технического отчета.

Высокое качество работ обеспечивается применением цифровых технологий, основанных на использовании современного геодезического оборудования (комплект спутниковой геодезической аппаратуры SOKKIA GSR 1700 CSX, электронный тахеометр SOKKIA SET550RXL, нивелиры: В40 и Н-05, прибор для поиска подземных коммуникаций Seek Tech SR-20) и обработки данных при помощи программных комплексов (CREDO Генплан, CREDO Dat 3.0, Transform 2.0, Transkor 2.1, AutoCAD, Sokkia Spectrum Survey, Sokkia Planning).

2. Инженерно-геологические изыскания (ИГИ).

При инженерно-геологических изысканиях изучаем климатические условия, рельеф, геологическое строение, свойства горных пород, условия их залегания, химический состав грунтов и подземных вод, геологические процессы.

В составе инженерно-геологических изысканий выполняем:

сбор и обработку фондовых материалов изысканий прошлых лет (при их наличии);
маршрутные наблюдения, рекогносцировку. (Рекогносцировка инженерно-геологическая – комплекс работ при инженерно — геологических изысканиях на стадии составления предпроектной документации, выполняемой с целью контроля, уточнения и дополнения собранных материалов изысканий прошлых лет, установления и сравнительной оценки инженерно — геологических условий изучаемой территории, составления программы последующих изысканий, установления границ распространения и условий развития опасных геологических процессов);
проходку горных выработок;
геофизические исследования;
полевые исследования грунтов;
гидрогеологические исследования;
стационарные наблюдения;
лабораторные исследования грунтов и подземных вод;
обследование грунтов оснований существующих зданий и сооружений;
камеральную обработку материалов;
прогноз изменений инженерно-геологических условий;
составление технического отчета.

Технические средства изысканий:

Горные выработки – искусственно созданные в приповерхностной части литосферы полости, используемые для изучения геологического строения территории, отбора образцов и монолитов, организации наблюдений за режимом подземных вод и экзогенных геологических процессов.

Буровые работы проводят, чтобы определить строение массива грунтов и отобрать образцы грунта для лабораторных испытаний из слоев, вскрытых бурением грунтов.

Все буровые скважины делятся на:

разведочные (описание вскрытых пород);

технические (отбор горных пород для лабораторных работ, для описания).

Методы бурения:

механическое бурение (ударно-канатное, шнековое, колонковое) глубиной до 25-30 м;
ручное бурение.

Полевые испытания грунтов

Опытные инженерно — геологические (полевые) исследования включают:

испытание грунтов методом зондирования (статического и динамического).

Статическое зондирование грунтов выполняется для получения прочностных и деформационных характеристик грунта в условиях естественного залегания. ОАО «Гражданпроект» использует навесное оборудование ПИКА-17 (производства НТЦ «ПИКА-ТЕХНОСЕРВИС», г. Москва) для буровой установки, которое обеспечивает глубину исследований грунтов до 20 метров.

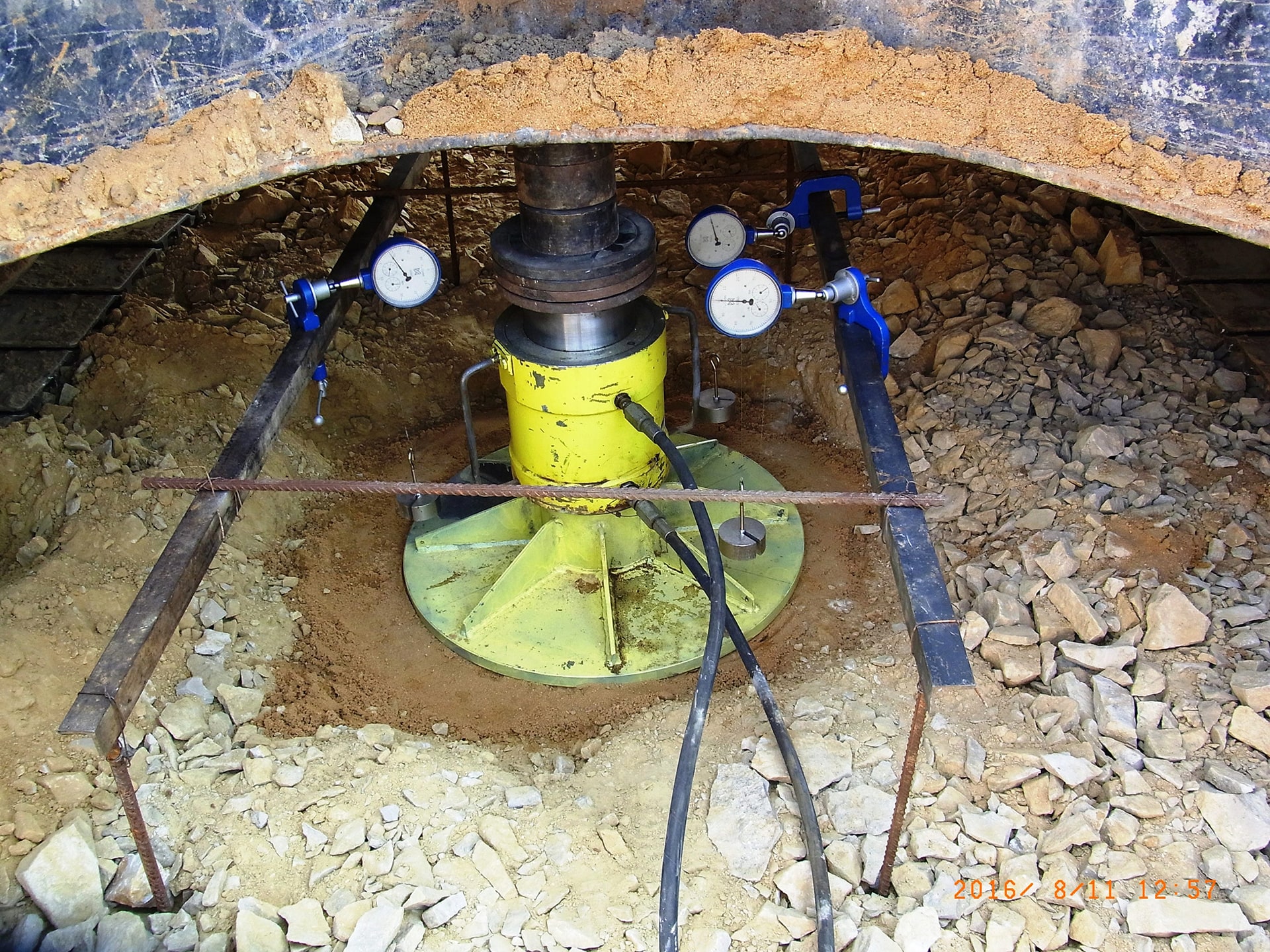

испытание грунтов статическими нагрузками (штамп).

Испытания грунтов штампами проводятся с целью определения модуля деформации грунтов в условиях естественного залегания. Испытания винтовым штампом (площадь штампа 600 см2) выполняются в скважинах на различных глубинах, плоские штампы (площадь штампа 600, 1000, 2500 и 5000 см2) используются при исследовании в шурфах или со дна котлована.

Испытание натурных свай в полевых условиях проводится посредством статических вдавливающих, выдергивающих или горизонтальных нагрузок с целью:

определения вида и размеров свай и их несущей способности;
проверки возможности погружения свай на намечаемую глубину, а также относительной оценки однородности грунтов по их сопротивлению погружению свай;
определения зависимости перемещения свай в грунте от нагрузок и во времени.

Гидрогеологические исследования

Опытные гидрогеологические исследования включают:

определение коэффициента фильтрации грунтов в зоне аэрации методом инфильтрации (методы налива воды в шурфы).
определение коэффициента фильтрации грунтов в водоносном горизонте методом опытных откачек.

Геофизические работы

производятся с целью уточнения геологического разреза, выяснения глубины и характера залегания кровли коренных пород, выяснения их состояния, выявления зон повышенной трещиноватости и закарстованности в коренных породах, выявления зон ослабленных грунтов. Для проведения исследований применяется аппаратура «ЭРП-1» МЧП «Линия» (г. Ставрополь) и ООО «ГЕОСКАН-М» (г. Москва).

Оценка общей устойчивости откосов или котлованов производится с помощью программы GeoStab. Расчет выполняется по двум методам:

метод круглоцилиндрической поверхности скольжения;
метод произвольной поверхности призмы обрушения (скольжения).

С помощью программы GeoStab можно определить положение поверхности скольжения с минимальным коэффициентом устойчивости, а также с минимальным коэффициентом устойчивости и максимальным объемом оползневого тела.
Обследование фундаментов и грунтов основания при реконструкции, техническом перевооружении объекта, а именно:

при увеличении этажности объекта;
при установке в помещениях тяжелого производственного оборудования (особенно при дополнительных динамических нагрузках);
при увеличении нагрузки вследствие перепланировки изменения функционального назначения и необходимости усиления конструкций объекта и др.

Обследование фундаментов, грунтов основания, а также конструкций зданий и сооружений для определения возможных причин деформации.

ОАО «Гражданпроект» имеет собственную аккредитованную геотехническую лабораторию, оснащенную современными приборами и средствами измерения. Приборы для определения прочностных характеристик грунтов входят в состав автоматизированной системы производства ООО «НПП Геотек» (г. Пенза).

3. Инженерно-гидрометеорологические изыскания (ИГМИ)

Инженерно-гидрометеорологические изыскания – это комплекс работ, обеспечивающий изучение гидрометеорологических условий территории строительства (района, площадки, участка, трассы) и прогноз возможных изменений этих условий в результате взаимодействия с проектируемым объектом с целью получения необходимых и достаточных материалов и данных для принятия обоснованных проектных решений.

С помощью данного вида изысканий можно оценить состояние гидрологического режима исследуемой территории, климатических условий и отдельных метеорологических показателей, опасных гидрометеорологических явлений и процессов, а также антропогенных и техногенных изменений климатических и гидрологических условий — в общем, всего, что может доставить трудности в процессе строительства и эксплуатации объекта.

Изучению при инженерно-гидрометеорологических изысканиях подлежат:

гидрологический режим (рек, озер, водохранилищ, болот, устьевых участков рек, временных водотоков);
климатические условия и отдельные метеорологические характеристики;
опасные гидрометеорологические процессы и явления;
техногенные изменения гидрологических и климатических условий или их отдельных характеристик;
сбор, анализ и обобщение материалов гидрометеорологической и картографической изученности территории;
рекогносцировочное обследование района инженерных изысканий;
наблюдения за характеристиками гидрологического режима водных объектов и метеорологическими элементами;
изучение опасных гидрометеорологических процессов и явлений;
камеральная обработка материалов с определением расчетных гидрологических и (или) метеорологических характеристик;
составление технического отчета.

Выполнение данного вида работ обусловлено необходимостью выбора правильного места расположения площадки строительства, учета ее инженерной защиты от неблагоприятных гидрометеорологических воздействий, выявления степени обеспеченности участка водой, разработки генерального плана территории (города, поселка), оценки воздействия объектов строительства на окружающую водную и воздушную среду и разработки природоохранных мероприятий, а также выбора конструкций сооружений и т. д.

При камеральной обработке материалов изысканий используется программное обеспечение «ГРИС_С (расчет стоков дождевых паводков и талых вод), ГРИС _Т (расчет пропускной способности малых искусственных сооружений)», «Морфоствор» (обработка гидрологических данных по морфостворам рек) и др.

4. Инженерно-экологические изыскания (ИЭИ)

Инженерно-экологические изыскания отнесены к основным видам изысканий и выполняются для экологического обоснования строительства с целью предотвращения, снижения или ликвидации неблагоприятных экологических и связанных с ними социальных, экономических и других последствий.

В соответствии с приказом Министерства регионального развития РФ № 624 от 30.12.2009 года определен состав инженерно-экологических изысканий:

инженерно-экологическая съемка территории;
исследования химического загрязнения почвогрунтов, поверхностных и подземных вод, атмосферного воздуха, источников загрязнения;
лабораторные химико-аналитические и газохимические исследования образцов и проб почвогрунтов и воды;
исследования и оценка физических воздействий и радиационной обстановки на местности;
изучение растительности, животного мира, санитарно-эпидемиологические и медико-биологические исследования территории.

Данная разновидность инженерных изысканий необходима для того, чтобы оценить современное состояние и спрогнозировать вероятные изменения окружающей среды под воздействием человеческой деятельности. Определяющим фактором, конечно, является то, что инженерные изыскания выполняются на стадиях подготовки проектной документации любых объектов строительства, их строительства и реконструкции, модернизации.

Наши специалисты выполнят любой необходимый Вам вид инженерно-экологических изысканий:

Анализ, сбор и обработка материалов о состоянии природной среды;
Экологическое дешифрирование материалов аэрофотосъемки с применением разных видов съемки
Маршрутные наблюдения с подробным анализом природной среды и отдельных ландшафтов;
Наблюдения за состоянием наземных и водных экосистем, признаков и источников загрязнений;
Проходка горных выработок для сбора экологической информации;
Исследования почв и грунтов;
Лабораторные химико-аналитические исследования;
Радиационное исследование территорий;
Исследование газогеохимических компонентов;
Оценка и исследование физических воздействий;
Тщательный анализ флоры и фауны объекта;
Социально-экономические исследования;
Медико-биологические и санитарно-эпидемиологические исследования;
Экологический мониторинг (стационарные наблюдения);
Камеральная обработка материалов наблюдений, составление технического отчета.

Инструментальные исследования осуществляются с привлечением специализированных, аккредитованных лабораторий.

В зависимости от различных местных условий, видов строительства и стадий проектно-изыскательских работ, содержание и состав разделов программы, детальность их проработки могут меняться.
Инженерно-экологические изыскания существуют как полноценный, самостоятельный вид работ, так и совместно с другими видами комплексных изысканий (инженерно-геодезическими, инженерно-геологическими, инженерно-гидрометеорологическими), по утвержденному техническому заданию заказчика.

Перед производством любых инженерно-экологических изысканий, мы составляем программу изысканий в соответствии с техническим заданием заказчика и согласно требованиям действующих документов. Как правило, данная программа содержит:

Краткую природно-хозяйственную характеристику района изысканий;
Обоснование предполагаемых границ зоны воздействия и соответственно, границ территорий изысканий;
Данные об экологической изученности района;
Указания по методике производства отдельных работ, предложение методов прогноза и моделирования;
Сведения о зонах особой чувствительности территории к предполагаемым воздействиям и наличии особо охраняемых объектов;
Сведения о существующих и проектируемых источниках воздействия;
Обоснование состава и объема изыскательских работ и необходимости организации экологического мониторинга;
